矿山重型链板给料机
矿山重型链板给料机介绍
矿山重型链板给料机也叫板喂机和板矿机，板式给矿机是自动化矿山设备的一种，选矿生产线中得到了广泛的应用，主要用于从储料仓往破碎、运输、选矿等设备作均匀连续给料。在国内矿山开采行业中，矿山重型链板给料机作为较主要的给料设备已经有了比较完善的生产工艺，也是整个选矿生产线中实现自动化选矿的优势所在。随着矿山设备行业不断加大的技术投入，整个选矿生产线设备的快速升级，给料机械在整个矿山选矿中占据着重要的地位，在国内给料设备市场上保持了快速增长的份额，目前对于给料设备的需求极在不断增加中。

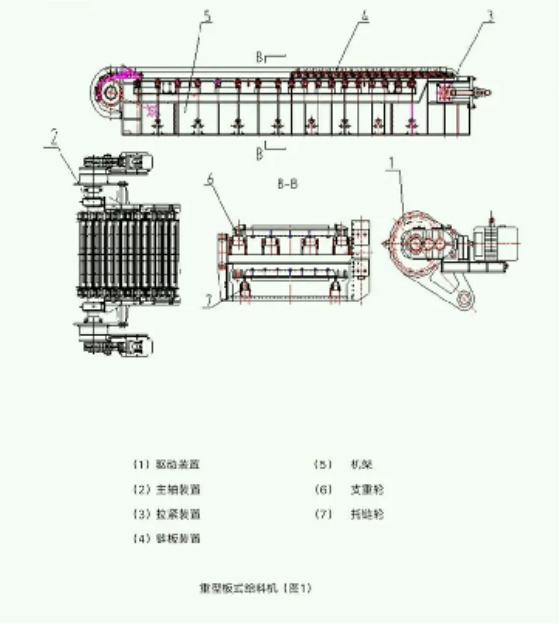

矿山重型链板给料机结构图
该机主要用于具有一定仓压的料仓和漏斗下面，将各种大容量物料短距离均匀、连续的输送给各种破碎、筛分和运输设备特别是用在初破以下更为合适。它不仅适合处理粗粒物料，对细粒物料也同样适应。可在恶劣的环境中完成繁重的工作，对物料的粒度成分的变化，给料量均匀准确可靠。在使用中不允许卸空物料及大块物料直接冲击链板表面。
矿山重型链板给料机特点
1、选用F2系列变频调速电动机与行星齿轮减速机减速传动，简化了结构，提高了传动效率。通过变频调速装置可实现喂料量的平稳调节，功率配置和恒转矩输出适应了负载起动、来料多变的工况，使配套设备受料均匀，工作平稳，有利于实现系统自动化，较大范围的满足不同生产量要求的需要。
2、主轴与轴承采用退卸套联接，方便装卸和检修。
3、主动链轮采用拆卸式轮齿块，链条采用推土机用履带链轨，运行安全可靠，承载能力高。采用全新的输送槽板设计，钢性好，耐冲击、密闭性能好，无漏料、撒料、跑偏等现象。
4、槽板的支承结构采用滚轮和路轨支承结构，刚度大、耐冲击、运行阻力小，能减缓物料对槽板的冲击，延长槽板使用寿命；提高整机使用寿命。
5、尾部拉紧装置设有弹簧装置、滑动轴承座，能减缓链条冲击载荷，延长链条使用寿命。
6、根据现场实际情况，可选用水平或采用大支脚落地，减少土建，倾角可达25°。
矿山重型链板给料机技术参数
型号 | 链板宽度 | 链板轴距 | 最大给料粒度 | 最大给料能力 | 电机功率 |
BW1250×6 | 1250 | 6000 | 650 | 150 | 15 |
BW1400×8 | 1400 | 8000 | 750 | 250 | 18.5 |
BW1600×9 | 1600 | 9000 | 900 | 350 | 30 |
BW1800×9 | 1800 | 9000 | 1050 | 500 | 37 |
BW2000×10 | 2000 | 10000 | 1100 | 680 | 45 |
BW2200×10 | 2200 | 10000 | 1250 | 800 | 55 |
BW2400×12 | 2400 | 12000 | 1600 | 1000 | 2×55 |
