无轴螺旋输送机结构
无轴螺旋输送机结构介绍：
螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。实体螺旋面称为s制法，其螺旋节距GX型为叶片直径的0.8倍，LS型螺旋输送机适用于输送粉状和粒状物料。带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块物料。叶片式螺旋面应用较少，主要用于输送粘度较大和可压缩性物料，在输送过程中，同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。螺旋输送机的螺旋叶片有左旋与右旋两种旋向。螺旋输送机的类型有水平固定式螺旋输送机、垂直式螺旋输送机。水平固定式螺旋输送机是最常用的一种型式。垂直式螺旋输送机用于短距离提升物料，输送高度一般不大于8m，螺旋叶片为实体面型，它必须有水平螺旋喂料，以保证必要的进料压力。LS、GX型螺旋输送机物料出口端，应设置1/2~1圈反向螺旋片，防止粉料堵塞端部。螺旋输送机由螺旋机本体、进出料口及驱动装置三部分组成。螺旋机本体由头部轴承、尾部轴承、悬挂轴承、螺旋、机壳、盖板及底座等组成。驱动装置由电动机、减速器、联轴器及底座所组成。

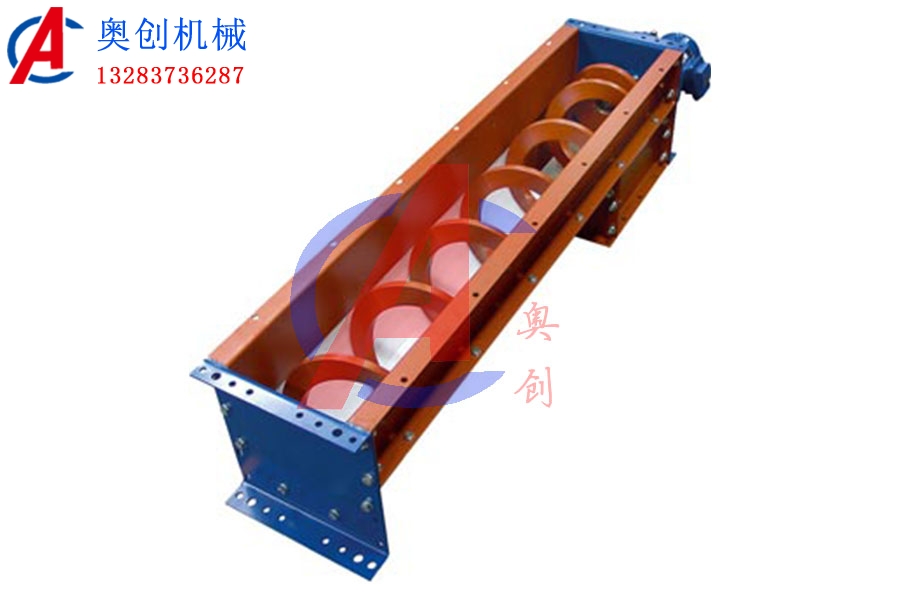

无轴螺旋输送机有管式，U槽式等形式的螺旋叶片输送机设备。有耐腐蚀，耐高温等特点，主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。驱动装置:采用摆线针轮轮减速机或轴装式的驱动方式。无轴螺旋是采用无中心轴设计,所以在输送易于缠绕、黏性强的物料时具备独特的优势。
无轴螺旋输送机是我公司根据建材、化工、环保、电力、医药、冶金、食品等行业在采用LS型、GX型号螺旋输送机输送磨琢性大、粘性较大，易结块，易缠绕物料时形成物料堵塞，吊轴承损坏使螺旋机不能正常工作的实际情况而自主研制开发的一种新型螺旋输送机。本产品适用于连续均匀输送较松散的、有粘性的、易缠绕物料，输送物料温度可达100℃，倾角小于45°。
无轴螺旋输送机特点：
1、大通道输送，绝不堵塞，运行可靠；
2、长度、角度、进出料斗可按要求定制；
3、密闭运行，噪声小；
4、槽内衬耐磨材料，检修方便，寿命长；
5、安装方便，采用膨胀螺栓固定即可；
6、无尾部支撑，维护方便。
无轴螺旋输送机与传统有轴螺旋输送机相比，因为采用了无中心轴设计，使用具有一定柔性的整体钢制螺旋推送物料,所以具有以下突出优点：
1、无轴螺旋输送机抗缠绕性强：因为无中心轴干扰,对于输送带状、粘稠物料、易缠绕物料有特殊的优越性，如用于污水处理厂输送中细格栅，其栅条净距50mm的除污机栅渣和压滤机泥饼等物料，或者垃圾处理场所处理运输垃圾，能防止阻塞引起的事故。
2、无轴螺旋输送机环保性能好。无轴螺旋输送机采用全封闭输送和易清洗的螺旋表面，可保证环境卫生和所送物料不受污染、不泄漏。
3、无轴螺旋输送机扭距大、能耗低。由于螺旋无轴，物料不易堵塞，排料口不堵塞，因而可以较低速度运转，平稳传动，降低能耗。扭距可4000N/m。
4、无轴螺旋输送机输送量大。无轴螺旋输送机输送量是相同直径传统有轴螺旋输送机的1.5倍。
5、无轴螺旋输送机输送距离长。单机输送长度可达60米。并可根据用户需要，采用多级串联式安装，超长距离输送物料。
6、无轴螺旋输送机能机动工作。我公司开发生产的移动型无轴螺旋输送机，能机动工作，一机多用。既可下方出料，又可端头出料。采用特制衬板，该机可在高温下工作。结构紧凑，节省空间，外型美观，操作简便，经济耐用。
无轴螺旋输送机型号参数：
型号 | 参考量/（m3/h） | 外形尺寸/mm | 长度 | |||||||
0° | 15° | 30° | A | B | H | L1 | L2 | L3 | ||
WLS-260 | 2.5 | 1.8 | 1.4 | 260 | 360 | 270 | 150 | ≤70 | 400 | ≤20米 |
WLS-300 | 5 | 4 | 2.2 | 300 | 400 | 310 | 200 | ≤70 | 400 | |
WLS-320 | 6 | 4.5 | 3 | 320 | 420 | 330 | 200 | ≤70 | 450 | |
